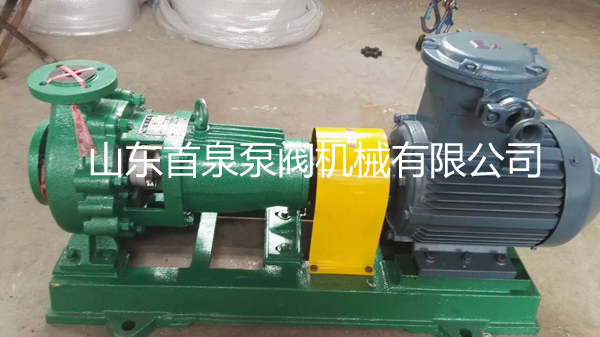

IHF襯氟泵
一、IHF離心泵概述
   IHF型氟塑料離心泵（簡稱IHF離心泵）由標準化工泵改進而來，是我公司結合多年生產經驗與實踐中將不足全部?jī)?yōu)化而來的更新?lián)Q代產品。該系列泵采用國際標準的水力模型，泵體采用金屬外殼內襯F46（或進口PFA高溫氟塑料），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封（特殊工況采用高溫耐磨機封，也可配套使用帶水冷的機封），進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能?chē)?yán)格可靠、拆卸檢修方便、使用壽命長等優點。

二、機封的選配
    該系列泵標配先進的外裝式波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可選配內裝式水冷卻硬對硬“高溫耐磨機封”，適用溫度可達150度，對于輸送含“氟離子”介質時應選用“無壓燒結碳化硅”材質，對于強堿介質時，可選用99.9%氧化鋁材質，用戶選型可根據實際工況任意選擇。
三、廣泛的用途
    IHF離心泵的耐腐和耐磨性已得到實際使用的證實和廣大用戶的認可，目前已被廣泛應用于：化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝（目前國內大部分離子膜燒堿項目用泵均選用我公司產品）、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝，及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業，在-20℃～120℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損，是目前受使用單位歡迎的泵類設備。
    IHF離心泵經常被作為以下泵來使用：
a）卸酸堿泵：運酸堿的槽車到達罐區后，用卸酸堿泵將槽車中的酸堿卸至大儲罐中；
b）酸堿循環泵：將此泵安裝在酸堿槽的邊上，用來打循環；
c）酸噴淋泵：用此泵將槽里的酸抽出打到高位，噴淋出來，以吸收某種氣體或介質；
d）酸堿輸送泵：常用的工況，將酸堿從儲罐中打到目的地；
e）腐蝕性污水提升泵：將污水池的污水，輸送到目的地點進行處理。
四、型號意義

IHF50-32-160
IHF	氟塑料化工離心泵代號	50	進口直徑為50mm
32	出口直徑為32mm	160	葉輪名義直徑為160mm

五、IHF離心泵性能參數表

參數      型號	轉速 （n=2900r/min）			轉速 (n=1450r/min)			汽蝕余量 NPSH（m）	進出口徑 （mm）
	流量 （m³/h）	揚程 （m）	電機功率（KW）	流量 （m³/h）	揚程 （m）	電機功率（KW）		進口	出口
IHF40-25-125	4	21	1.5	2	5.5	0.55	3	40	25
	6.5	20		3.2	5
	8	18		4	4
IHF40-25-160	4	33	2.2	2	9	0.55	3	40	25
	6.5	32		3.2	8
	8	28		4	7
IHF40-25-200	4	51	4	2	13	0.55	3	40	25
	6.5	50		3.2	12.5
	8	47		4	12
IHF40-25-250	4	81	11	2	20.5	1.5	3	40	25
	6.5	80		3.2	20
	8	78		4	19.5
IHF50-32-125	7	22	2.2	4	5.5	0.55	3	50	32
	12.5	20		6.3	5
	15	16		8	4
IHF50-32-160	7	33	4	4	9	0.55	3	50	32
	12.5	32		6.3	8
	15	30		8	7
IHF50-32-200	10	51	7.5	4	13	1.1	3	50	32
	12.5	50		6.3	12.5
	15	47		8	12
IHF50-32-250	10	81	11	4	20.5	1.5	5	50	32
	12.5	80		6.3	20
	15	76		8	19.5
IHF65-50-125	15	22	3	8	5.5	0.55	3.5	65	50
	25	20		12.5	5
	30	18		15	4
IHF65-50-160	15	33	5.5	8	9	1.1	3.5	65	50
	25	32		12.5	8
	30	28		15	7
IHF65-40-200	15	51	11	8	13	1.5	3.5	65	40
	25	50		12.5	12.5
	30	45		15	123
IHF65-40-250	15	82	18.5	8	20.5	3	3.5	65	40
	25	80		12.5	20
	30	72		15	19.5
IHF80-65-125	35	22	5.5	16	5.5	1.1	4	80	65
	50	20		25	5
	60	18		35	4
IHF80-65-160	35	33	11	16	9	1.5	4	80	65
	50	32		25	8
	60	27		35	7
IHF80-50-200	35	52	15	16	13	2.2	4	80	65
	50	50		25	12.5
	60	45		35	12
IHF80-50-250	35	82	30	16	20.5	4	4.5	80	50
	50	80		25	20
	60	75		35	19.5
IHF80-50-315	35	127	37	16	34	7.5	4.5	80	50
	50	125		25	32
	60	123		35	30
IHF100-80-125	65	22	11	35	5.5	1.5	4.5	100	80
	100	20		50	5
	120	18		60	4
IHF100-80-160	65	35	15	35	9	2.2	5	100	80
	100	32		50	8
	120	26		60	7
IHF100-65-200	65	51	30	35	13	4	5	100	65
	100	50		50	12.5
	120	43		60	12
IHF100-65-250	65	82	55	35	20.5	7.5	5	100	65
	100	80		50	20
	120	65		60	19.5
IHF100-65-315	65	127	75	35	34	11	5	100	65
	100	125		50	32
	120	123		60	30
IHF125-80-160	100	38	30	50	10	4	5	125	80
	160	32		80	8
	180	26		90	6
IHF125-100-200	120	55	55	65	13	7.5	6	125	100
	200	50		100	12.5
	220	45		120	10
IHF125-100-250	150	82	75	65	21	15	6	125	100
	200	80		100	20
	240	78		120	18
IHF125-100-315				65	36	18.5	6	125	100
				100	32
				120	30
IHF125-100-400				65	53	30	6	125	100
				100	50
				120	48
IHF150-125-250				130	20.5	22	7	150	125
				200	20
				240	19.5
IHF150-125-315				120	34	45	7	150	125
				200	32
				240	30
IHF150-125-400				120	52	75	7	150	125
				200	50
				240	48
IHF200-150-250				240	20.5	55	7.5	200	150
				400	20
				480	17
IHF200-150-315				240	36	75	7.5	200	150
				400	32
				480	29
IHF200-150-400				240	52	110	7.5	200	150
				400	50
				480	48
IHF250-200-315				400	32.5	75	8	250	200
				600	32
				700	30.5
IHF300-250-315				600	32.5	90	8	300	250
				800	32
				900	30.5
IHF300-250-400				800	48	160	7.5	300	250
				1000	45
				1200	42
注：若規格型號超出此范圍，我公司可根據用戶要求予以調整
